fabrication d'un mtb, partie 2

Publié le par Skully

PARTIE 2: LE NOYAU et  la STRATIF.

17  SEPTEMBRE:

Enfin du temps libre et une météo favorable pour continuer l'aventure...
Pressage du noyau composé de 11 plys disposés comme suit:    2 plys bois
                                                                                                                       mât de verre (300g)
                                                                                                                        2 plys bois
                                                                                                                       mat de verre
                                                                                                                        3 plys bois
                                                                                                                       mat de verre
                                                                                                                        2 plys bois
                                                                                                                       mat de verre
                                                                                                                        2 plys bois

Et environ 1.5 kg  de résine, lors du pressage j'ai dû en récupérer 500g + ce qui bave encore, mais bon comme tout est protégé par du polyanne propre j'ai pu la "recycler" pour faire d'autres planches.(2eme photo)

Pas de photos pour la préparation du noyau, pas facile avec la résine, les gants a enlever etc...
De toute façon c'est pas sorcier à faire, le pressage est plus délicat, pour bien aligner les deux parties du moule, mais l'opération à été répétée plusieurs fois avant histoire de bien prendre mes  repères .

Niveau serrage, comme je n'ai pas de clefs dynamomértrique sous la main, j'ai mesuré la longueur entre chaques écrous et serré pour avoir des mesures identiques au mm près.



























































































Prochaines étapes:  démoulage demain soir...pis laisser consolider au chaud, avant de rigidifier les exterieurs avec de la fibre tri-axiale , plus peut-être du carbone si je vois que le noyau en vaut la peine...

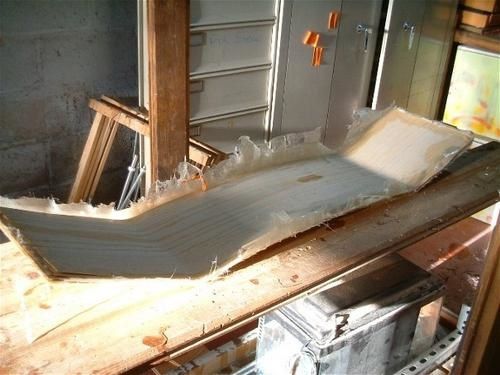

DEMOULAGE:

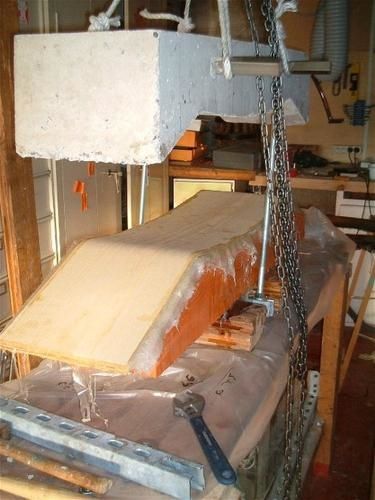

C'est un peu febrile  que j'ai manoeuvré le palan, finalement...

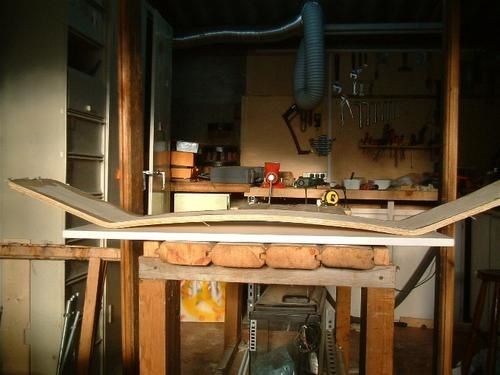

...tout c'est bien passé, le noyau c'est bien dégagé du moule, les bavures ont quand même collé un peu au scotch orange, donc cutter, pas grave.

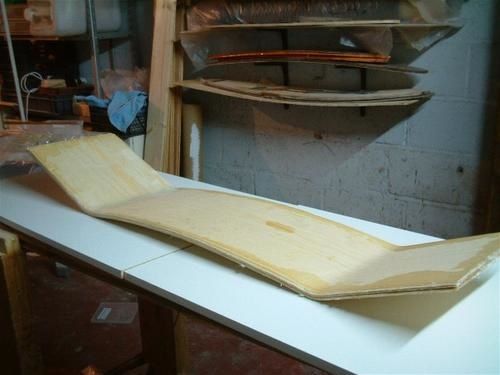

Ensuite découpe de ces bavures, et voilà... un beau noyau, bien pressé, solide et tout et tout...
Bon ya plus qu'à....continuer....la suite dans les prochaines semaines......en attendant: photos.


A bientôt pour la suite, d'ici une dizaine de jours, délais de livraison pour fibre de verre multi- directionelle,  ça laissera le temps de préparer les décos à insérer et de découper et peaufiner la  forme définitive.
  Skully...

06 Octobre

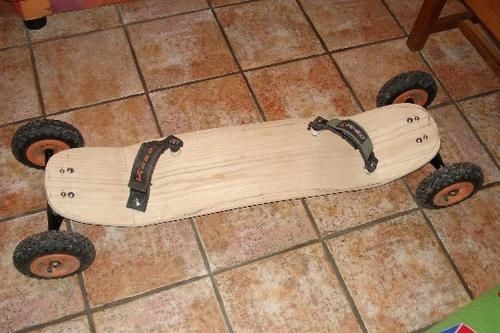

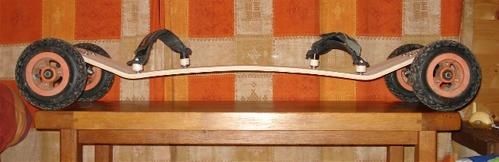

Le plateau à été dégrossi, il à un shape type snowboard et j'aime pas trop, je le modifierais plus tard, pour l'instant je lui ai mis ses chaussures roulantes et les straps, histoire d'aller tester ça dès que la météo s'y prête.

Entre temps il a été testé en statique, les spatules sur cales, par un bô  bébé de 110kg (merci Didier), no souçis, puis à 92 kg (merci François) monté sur ses trucks,  toujours sans souçis.

Je trouve le noyau déja bien rigide donc le test in situ sera vraiment utile pour déterminer son enrobage pour mon gabarit.



A plus...

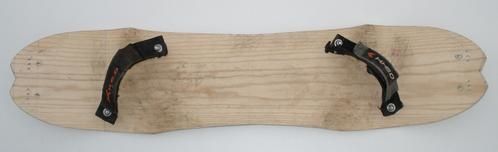

Affinage du shape, la board est plus flex pour mon poids, on pourra mettre du carbone dessus pour avoir plus de pop  (normalement) .



 Un shape assymétrique, moins classique , qu'en pensez-vous?

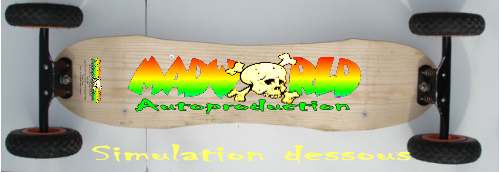

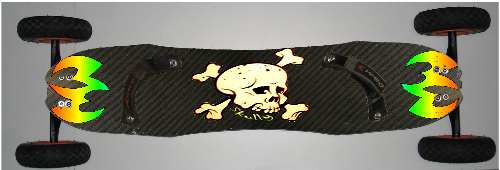

Petite simulation en attendant que je finisse la stratif.


26 Octobre 2006:

voici

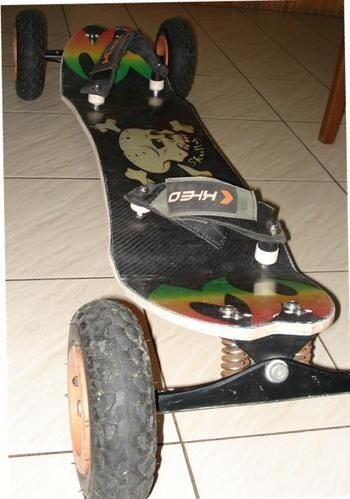

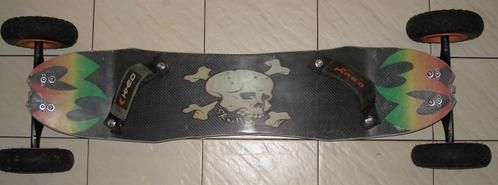

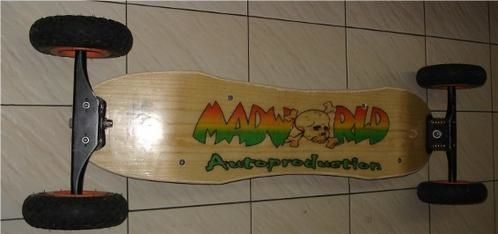

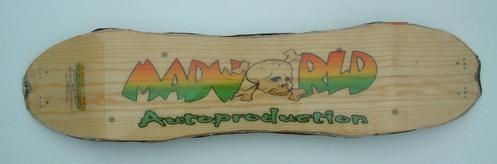

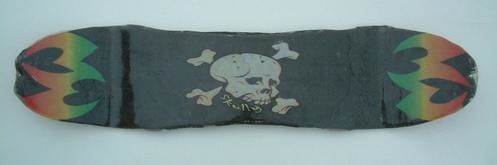

le plateau une fois stratifié: Puis redécoupé, ponçé, puis poli,  shape à peu près affiné, et monté, ca ressemble enfin a un mountain...






Bon ben voilà, ce fut une belle aventure, maintenant je vous laisse quelques temps, je pars jouer avec en Bretagne, en espérant du vent......

                       A TRES BIENTOT...
